防火閥:圖紙、特性文件表填寫規范

文章來源:鑫佳通 作者:排煙防火閥小編 發布時間:2017-04-28 09:52:43 瀏覽次數:15427
[導讀]:總體要求:1. 所有圖紙幅面為A4。2.圖紙設置有三視圖(主視圖+俯視圖+側視圖)、局部放大圖(適用于不便于標注尺寸、不便于表示清楚結構的地方)、標題欄、明細欄及其他需要標注的內容。3. 圖紙標題欄至少需要標明內容:① 樣品名稱(必須與認證申請名稱一致);② 樣品型號規格(必須與認證申請型號規格一致)。③ 執行標▶ 語音朗讀




總體要求:

1. 所有圖紙幅面為A4。

2.圖紙設置有三視圖(主視圖+俯視圖+側視圖)、局部放大圖(適用于不便于標注尺寸、不便于表示清楚結構的地方)、標題欄、明細欄及其他需要標注的內容。

3. 圖紙標題欄至少需要標明內容:

① 樣品名稱(必須與認證申請名稱一致);

② 樣品型號規格(必須與認證申請型號規格一致)。

③ 執行標準號(如:GB 15930-2007)。

4. 圖紙中需標注認證企業名稱,需加蓋公章。

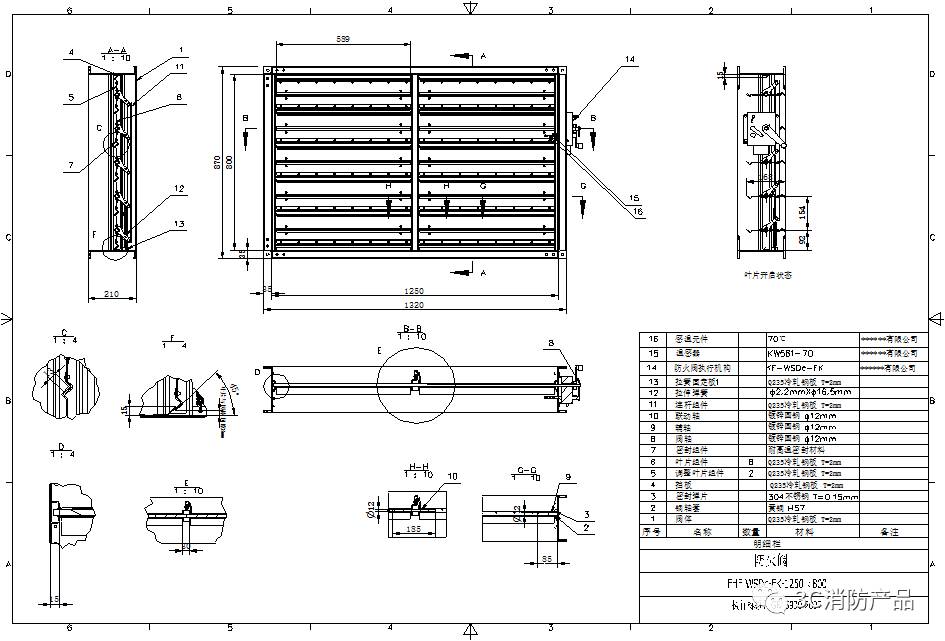

防火閥門產品圖紙的其他要求:

防火閥門產品(排煙閥、防火閥、排煙防火閥)圖紙除基本要求外,尚有以下要求:

1.局部放大圖應體現擋板尺寸結構、葉片形狀、彈簧設置等。

2. 至少需要標注尺寸:(注:相同尺寸僅標一處即可;核實數據的準確性。)

① 防火閥外形尺寸、公稱尺寸、閥體厚度、法蘭寬度;

② 葉片寬度、高度;

③ 葉片與閥體之間縫隙(適用時);

④ 擋板尺寸。

3. 至少需要標注結構:

① 閥體結構;

② 葉片結構;

③ 葉片與閥體之間、葉片與葉片之間的搭接形式。

④ 擋板設置位置

⑤ 連桿設置位置;

⑥ 彈簧形式及設置位置;

⑦ 執行機構底板、外殼結構、棘輪、凸輪、轉軸(需結合執行機構圖紙和檢驗報告)。

4. 材料明細表需要標明內容:

① 關鍵元器件(執行機構、溫感器、感溫元件)的名稱、型號規格、生產單位;

② 零配件的名稱、型號規格(不需注明生產單位);

③ 必須標注閥體、葉片、擋板材質及厚度。材質標注應明確(如Q235冷軋鋼板)。

5.另需提供執行機構的報告、執行機構圖紙。

圖紙中經常出現與實物不符的問題,現場需核實:

1. 核實閥上執行機構的數量。執行機構的形狀、手柄圖上與實物不符。

2. 接口法蘭的工藝結構(焊接、鉚接、材料等)照片、圖紙、實物不一致。

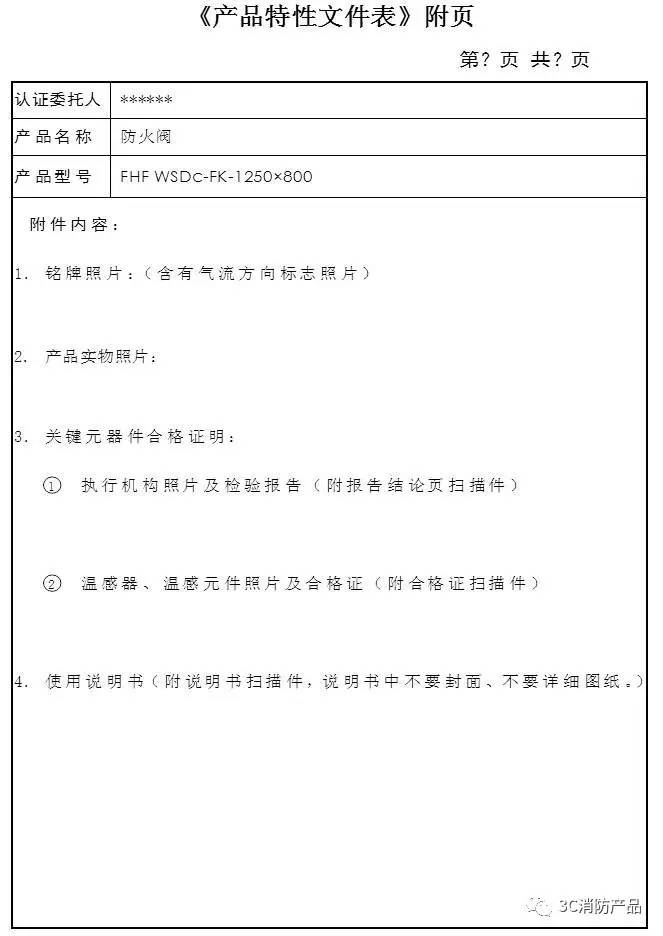

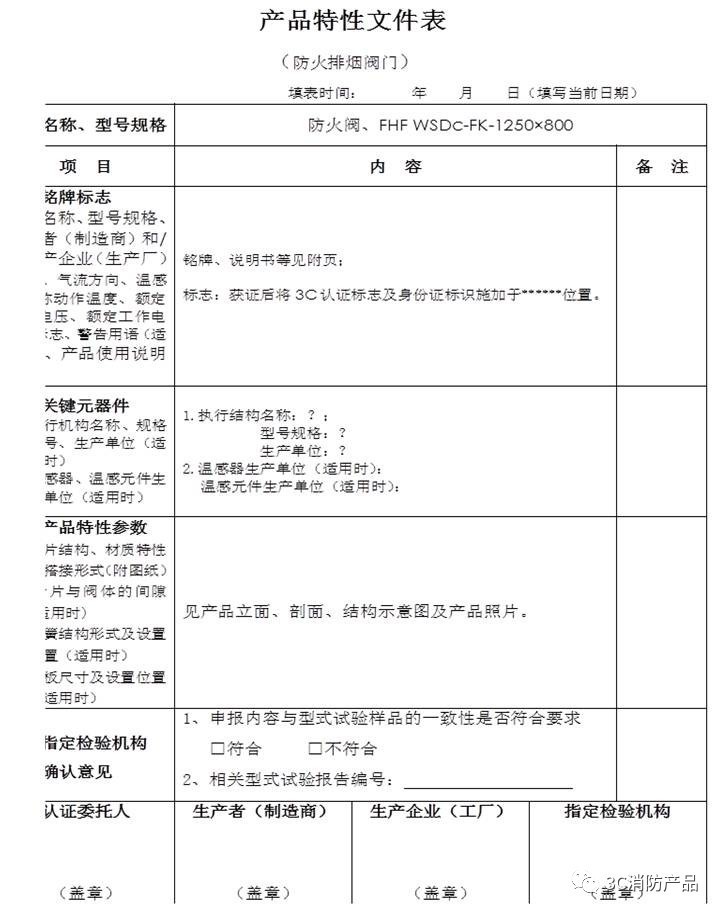

特性文件表的填寫規范:
